Conceptos Básicos de Danza

Las líneas de transmisión aéreas en el proceso de operación se deben al papel de las condiciones naturales y una variedad de desastres y accidentes, la danza es uno de los peligros más graves. La danza es un cable cubierto de hielo-desnivelado en el viento bajo la acción de una vibración autoexcitada de baja-frecuencia (aproximadamente 0,1 ~ 5 Hz) y de gran amplitud (aproximadamente 20 ~ 300 veces el diámetro del cable). La danza en la línea de transmisión generalmente depende de tres elementos: la capa de hielo desigual sobre el conductor, la excitación del viento y los parámetros estructurales de la línea. La danza generada por el daño es multi-facética: la luz producirá descargas eléctricas, disparos, fuertes daños al oro y al aislador, rotura de hilos conductores, rotura de cables, pernos de la torre flojos, caídas o incluso caída de la torre, lo que resulta en accidentes importantes en la red. El problema de la danza, en esencia, debido a la dinámica no lineal del problema, junto con una variedad de factores aleatorios complejos, que dificultan su manejo completo, es reconocido como un problema mundial en el campo de la mecánica de líneas aéreas de transmisión. Con el desarrollo de la construcción de la red eléctrica de China, en los últimos años, la frecuencia e intensidad de los accidentes de baile en las líneas de transmisión aéreas de China aumentaron significativamente, el baile se ha convertido en uno de los factores más importantes que amenazan la seguridad de las líneas en China.



1.Terminal de monitoreo de danza

2. Estación base de transmisión de datos

En la línea de transmisión instalada en la terminal de monitoreo de danza, con la torre instalada en la estación base de transmisión de datos, acceso en tiempo real-a la información de amplitud, trayectoria y ubicación de la danza del conductor, análisis del estado de la danza del conductor, monitoreo-en tiempo real del estado de la danza y prevención y control de riesgos, para recordar al personal de operación e inspección de manera oportuna que tome medidas protectoras efectivas para reducir la danza en el conductor provocada por la lesión y mejorar la seguridad del suministro de energía de las líneas de transmisión.


Función del sistema
 Adquisición de datos

1 Adquisición de la actitud de movimiento de la línea guía y parámetros meteorológicos;

2 Adquisición de información de posición de localización de un único punto-del terminal de monitoreo de danza;

3 Obtenga la temperatura del alambre guía;

4 Tensión de alimentación, temperatura de funcionamiento, panel solar;

 Procesamiento de datos

El terminal de monitoreo de danza tiene capacidad informática de vanguardia con las siguientes funciones de procesamiento de datos:

Función de análisis: pre-procesar los datos recopilados, identificar y eliminar automáticamente los datos que interfieren;

Función de cálculo: deriva datos como la trayectoria de la danza, la amplitud de la danza, el ángulo de inclinación de la elipse de la danza y la frecuencia de la danza.

 Salida de datos

La información de salida incluye forma de onda de danza, amplitud de danza, amplitud de danza vertical, amplitud de danza horizontal, ángulo de inclinación elíptica, frecuencia de danza, parámetros meteorológicos, así como datos tales como voltaje de suministro de energía y temperatura de funcionamiento.

 Comunicación de datos

Los protocolos de comunicación de datos, seguridad de la información y transmisión de datos de la capa de aplicación cumplen con los requisitos relevantes de Q/GDW 1242.

 Mantenimiento Remoto

El sistema está equipado con auto-prueba de estado, auto-diagnóstico y auto-recuperación.

Función de terminal de monitoreo de baile

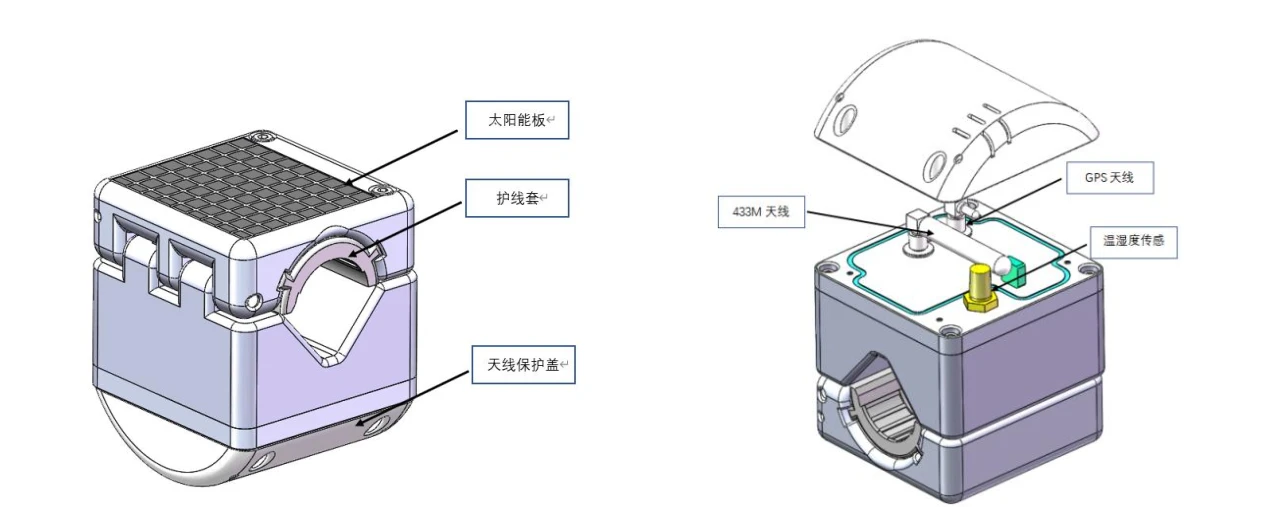

El terminal de monitoreo de danza de la línea de transmisión está instalado en el conductor monitoreado y consta principalmente de un sistema de suministro de energía, una unidad de control principal, una unidad de medición inercial IMU y una unidad de comunicación Lora RF.

Principales características técnicas

 Algoritmo inteligente avanzado, restaura de manera precisa y eficiente las características reales de la danza del cable;

 Diseño de consumo de energía ultra-bajo, el tiempo de trabajo sin luz supera los 40 días;

 Fuente de alimentación solar + batería, estructura compacta, tamaño pequeño, peso ligero, fácil de instalar;

 Puede adaptarse a diferentes niveles de voltaje de diferentes modelos de cables;

 Tiene resistencia a la lluvia, humedad, corrosión, vibraciones, rayos, interferencias electromagnéticas, etc.

 Cumple con la norma nacional GB/T 35697-2017 Especificación técnica general para dispositivos de monitoreo en línea para líneas aéreas de transmisión

 De acuerdo con la especificación técnica Q/GDW 10555-2016 de State Grid Corporation para dispositivos de monitoreo de danza de líneas de transmisión

Estación base de transmisión de datos

La estación base de transmisión de datos está montada en la torre, que consta principalmente de paneles solares, un sistema principal de control y suministro de energía y una unidad de comunicación. La unidad de comunicación consta de dos unidades: la unidad de comunicación Lora y la unidad de comunicación 4G, que se comunican con el terminal de monitoreo de danza instalado en el conductor y con la plataforma de monitoreo y alerta temprana de danza para realizar una transmisión de datos confiable.


Principales características técnicas

 Diseño de consumo de energía ultra-bajo, el tiempo de trabajo sin luz supera los 30 días;

 Adopta un diseño integrado, estructura compacta, volumen pequeño, peso ligero, fácil de instalar;

 Tiene el rendimiento de la lluvia, la humedad, la corrosión, la vibración, los rayos y las interferencias electromagnéticas;

 Reserva la interfaz de expansión para respaldar la expansión de funciones;

 Cumple con la norma nacional GB/T 35697-2017 Especificación Técnica General para Dispositivos de Monitoreo en Línea para Líneas Aéreas de Transmisión

 Cumple con la especificación técnica Q/GDW 10555-2016 de State Grid Corporation para dispositivos de monitoreo de danza de líneas de transmisión

Programa de implementación

Los terminales de monitoreo de danza de la línea de transmisión se instalan 1 por archivo y la posición de instalación es 2/9 desde el clip del cable. Los puestos adyacentes se instalan en cambio de fase; se deben evitar los primeros tres órdenes de nodos de ondas de danza; si la línea está instalada con barras de separación de fases, se debe evitar el lugar de instalación; la estación base de transmisión de datos se instala en la torre cercana y se despliega un conjunto por cada dos torres en la zona.

Parámetros técnicos:
