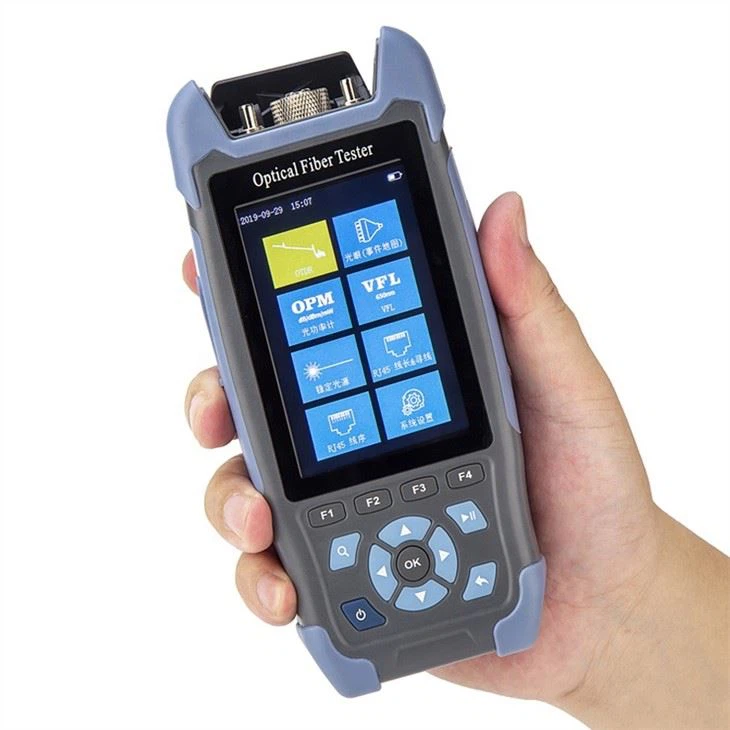

Mini OTDR portátil ST3200E
Especificaciones técnicas
Modelo | ST3200E-A | ST3200E-B |
Longitud de onda | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Tipo de fibra | G.652 | |
Gama dinámica | 22dB | 24dB / 22dB |
Zona ciega del evento | 3m | |
ATT Zona ciega | 8m | |
Rango de prueba | Los 500m ~ los 64km | |
Ancho de pulso | 3ns ~ 10us | |
Precisión de rango | ± (1 m {{1}} Intervalo de muestreo +0,005 % x Distancia de prueba) | |
Pérdida de precisión | ± 0,2 dB / dB | |
Puntos de muestra | 16k〜128k | |
Resolución de muestra | 0.05m~8m | |
Precisión de reflexión | ± 3dB | |
Almacenamiento de datos | Interno: ≥600 ； Externo: tarjeta TF | |
Formato de archivo | Formato de archivo estándar SOR | |
Nivel de seguridad láser | Clase II | |

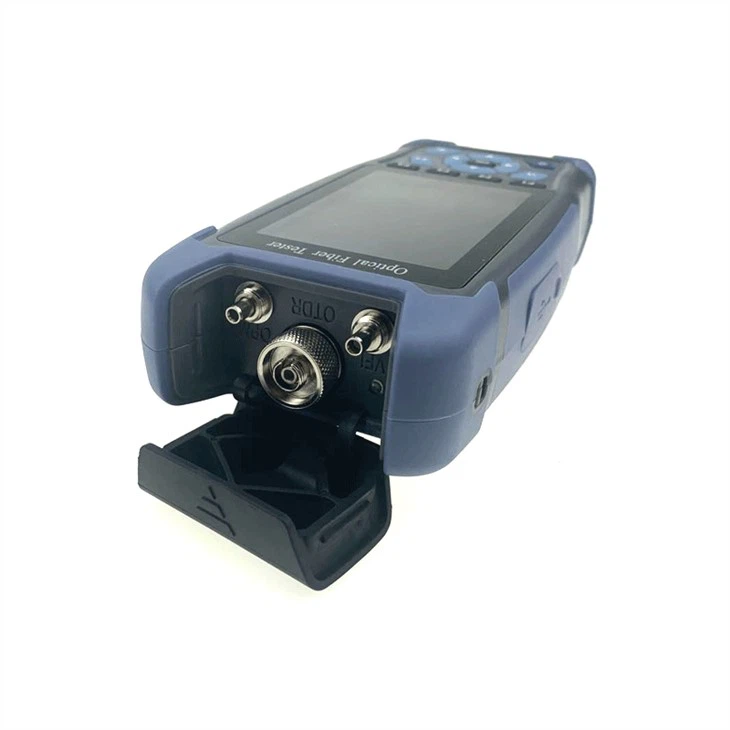

Conector | FC / UPC (SC intercambiable 、 ST) | |
Otros | |
Monitor | LCD en color de 3,5 pulgadas |
Fuente de alimentación | Batería de polímero de litio: 3,7 V, 4000 mAh Adaptador: 5 V CC, 2 A |

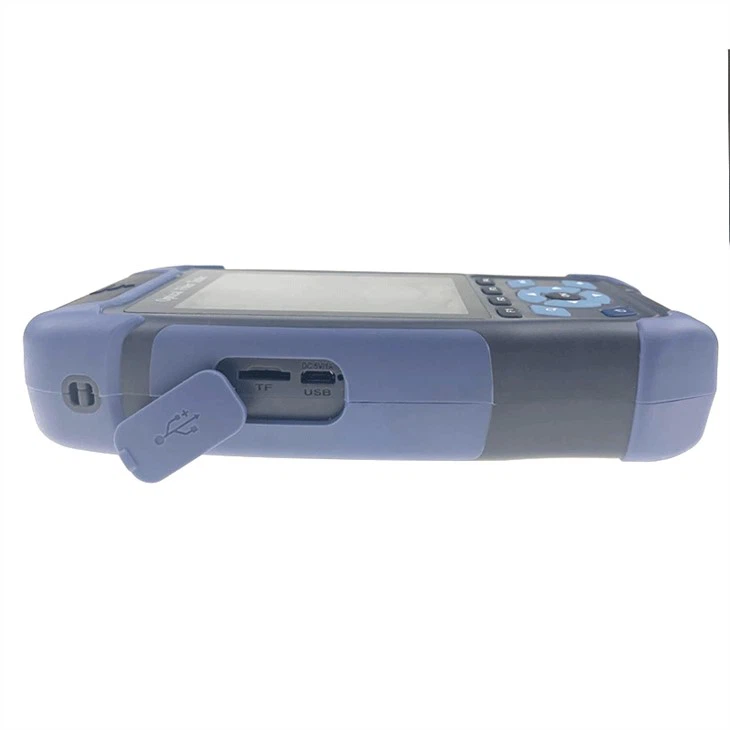

Interfaz de datos | Micro USB |
Almacenamiento externo | Tarjeta TF |
Vida mantecosa | En espera> 20h; tiempo de medición:> 12h |
Temperatura de funcionamiento | -10°C 〜+50°C |
Temperatura de almacenamiento | -40°C 〜+70°C |
Humedad relativa | 0 ~ 95%, sin condensación |
Peso | ≤350g |
Tamaño | 173mmx 82mmx37min |
Funciones: Azul, OTDR / Mapa de eventos / VFL / Secuencia RJ45 / Rastreador de cable RJ45 (detector de compra adicional) / Longitud de línea RJ45 / Linterna | |
OPM | ||
Rango de onda | 800 nm ~ 1700 nm | |
Tipo de interfaz | Junta universal FC / SC / ST | |
Rango de prueba | -50dBm〜+26dBm | |
Incertidumbre | ±5% | |
Identificación de frecuencia | CW / 270/330 / 1k / 2kHz | |
Longitud de onda de calibración | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
Tipo de LD | FP-LD | |
Longitud de onda | 1550nm ± 20nm | 1310nm / 1550nm ± 20nm |
Potencia de salida | ≥-5dBm | |
Frecuencia de modulación | 270/330 / 1k / 2kHz | |
Estabilidad | CW, ± 0.5dB / 15min (prueba después de 15 minutos de precalentamiento) | |
Conector | FC / UPC (SC intercambiable 、 ST) | |
VFL | ||
Longitud de onda | 650nm ± 20nm | |
Potencia de salida | ≥10mW | |
Modo | CW / lHz / 2Hz | |
Conector | FC / SC / ST | |
Medición de la longitud del cable RJ45 | ||
Rango de prueba | 300M | |
La temperatura de prueba es de 25 ° C ± 2 ° C, el ancho máximo de pulso; el tiempo medio es de más de 3 s.
Las condiciones de prueba de la zona ciega de eventos son rango mínimo, ancho de pulso mínimo, pérdida de reflexión de la superficie del extremo de la fibra óptica (GG gt; 45dB), valor típico.

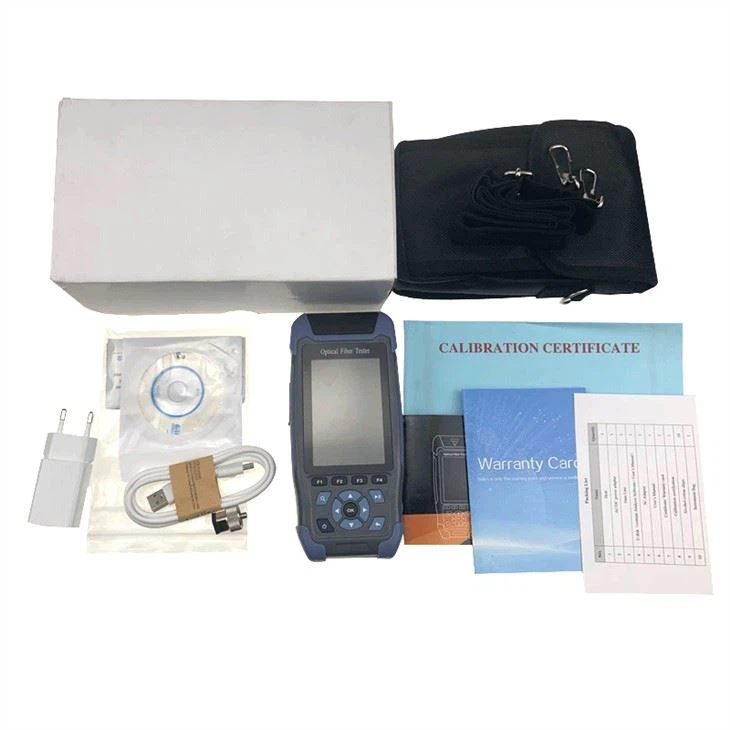

Lista de configuración
NO. | Nombre | Cantidad | Observaciones |
1 | Anfitrión | 1 | Batería incluida |
2 | Adaptador | 1 | |
3 | Linea de datos | 1 | |
4 | CD-ROOM (Software de análisis / Manual del usuario) | 1 | |
5 | Manual de usuario | 1 | |
6 | SC / UPC | 1 | |
7 | Certificado de calificación / tarjeta de garantía de servicio | 1 | |
8 | Certificación de calibración | 1 | |
9 | Rebanada de algodón limpio | 10 | |
10 | Mochila para instrumentos | 1 |
