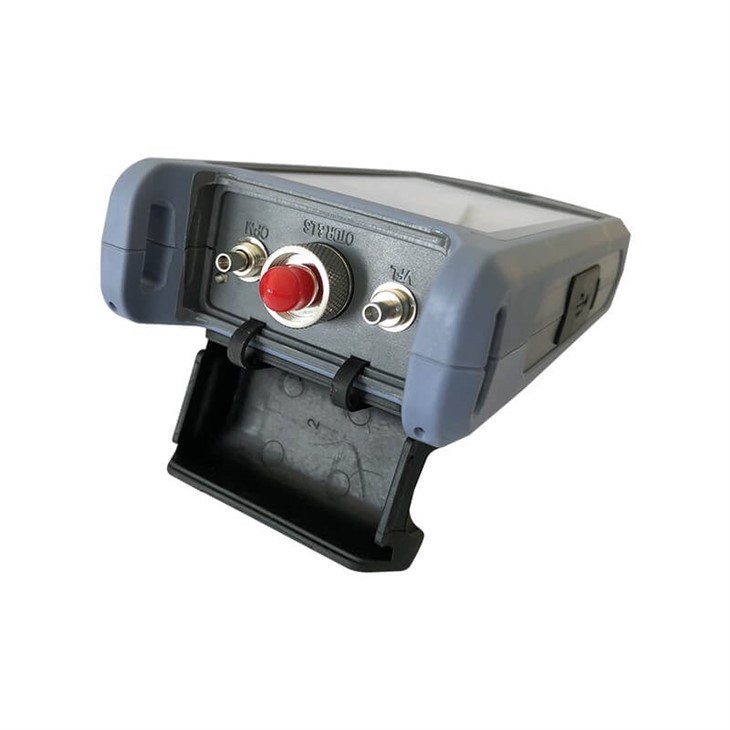

OTDR MM ST3200F

Modelo

ST3200F-A

ST3200F-B

ST3200F-C

ST3200F-D

ST3200F-E

Tipo

G.652 Sm

Longitud de onda

1310/1550 ± 20 nm

1310/1550 ± 20 nm

1625 nm

1650 nm

850/1300 nm (mm)

Rango dinámico

26dB/24dB

32/30 dB

22dB

22dB

22/24 dB

VísperantZona ciega

2.5m

Zona ciega de AT&T

8m

Campo de pruebas

500m/1kilómetros/2 kilómetros/4 kilómetros/8 kilómetros/16 kilómetros/32 kilómetros/64 kilómetros/100 kilómetros

Ancho de pulso

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2a nosotros/3a nosotros/5a nosotros/8a nosotros/10a nosotros/20a nosotros

Exactitud

± (1m+Intervalo de muestra+0.005%×Distancia de prueba)

Linealidad

Menor o igual a0.05dB/dB

Puntos de muestra

16k~128k

SamResolución

0.05m~8m

Resolución de pérdidas

0.001dB

Umbral de pérdida

0.20dB

RangoResolución

0.001m

Índice de refracción

1.00000-2.00000

Reflexión Acc

±3dB

Formato de archivo

Formato de archivo estándar SOR

Análisis de pérdidas

4-método de punto /5-método de punto

Seguridad del láser

Clase II

Conector

FC/UPC (SC intercambiable),ST) O SC/APC

Frecuencia de actualización

3 Hz (Tsí.)

Multitarea

Apoyo

OPM

LS

Longitud del cable RJ45

Rango de onda

800 nm~1700 nm

Longitud de onda

Lo mismo conOTDR

Distancia de prueba

Mayor o igual a 300m

Campo de pruebas:  -70~+10dBm/

-50~+26dBm

Tipo de láser

FP - LD

Otros

Fuerza

Mayor o igual a-5dBm

Mostrar:4.3pulgadas 800×Pantalla IPS TFT de 480 pulgadas-Pantalla LCDPantalla táctil

Resolución

0.01dB

Estabilidadcw,±0.5dB/15min

(Después15 minutos de precalentamiento)

Incertidumbre

±5%

Código postal/UPC(CAROLINA DEL SUR,ST disponible)

Fuente de alimentación:AC/DCadaptador

Ientrada:100 V ~ 240 V, 50/60 Hz, 0,6 A

Producción: 5v 2A Batería de litio:3,7 V, 4000 mAh

Identificación de frecuencia

CW/270/330/1k/2kH

Onda continua/270 Hz/330 Hz/1 kHz/2 k

Conector

FC/SC/ST universales

OlaRecología

Apoyo

Batería funcionando

Continuous test> 12h

Reconocimiento de ondas

Apoyo

Prueba de pérdida óptica

Almacenamiento de datos

8 GB,Mayor o igual a20 mil curvas

VFL

Longitud de onda

Mismocon LS

Interfaz de datos

Tipo USBC

Longitud de onda

650 nm ± 20 nm

Prueba IL

Apoyo

Temperatura de trabajo

-10 grado ~+50 grado

Potencia de salida

Mayor o igual a10 mW

RJ45Rastreador de cable

Temperatura de almacenamiento

-40 grado ~+70 grado

Modo

Encender/Apagar1Hz/2 Hz

Modo

Seguimiento digital

Humedad relativa

0〜95% Sin condensación

Conector FC/UPC

Distancia

Mayor o igual a300m

Wocho

Menor o igual a 0,5 kg

Nivel de seguridad

Clase III

Soporte en línea/Línea PairTracker

Tamaño

173 mm×109 mm×45 mm
