Cámara con inteligencia artificial para soluciones digitales de redes inteligentes

Este dispositivo se utiliza principalmente para la inspección en línea de líneas de transmisión y la alerta temprana de peligros potenciales, como maquinaria de construcción que daña las líneas, incendios en colinas y objetos extraños en las líneas de transmisión.

Está equipado con una lente de imagen térmica infrarroja que puede lograr la detección de incendios a larga distancia a través del canal de la línea de transmisión. La torre de energía y el cuerpo de la línea son partes importantes de la detección de temperatura a corta distancia.

Aplicación del producto

Función de la tecla

Especificaciones principales

Descripción completa de la máquina

Configuración completa de la máquina

Estructura PTZ

Estructura coaxial de doble cañón, el cañón izquierdo lleva una lente termográfica; el cañón derecho lleva una cámara con zoom óptico.

cámara + cámara gran angular + luz de relleno infrarroja + limpiaparabrisas inteligente + dispositivo antivaho;

Base

Luz general + lente de doble canal de visión nocturna + lente HD de visión inferior; la base se puede configurar con Mac

La línea base incluye: fuente de alimentación, alarma de sonido y luz, interfaz 485, puerto de red;

Escalabilidad

Módulo de inclinación de torre expandible, módulo de análisis inteligente de IA, módulo de cifrado, módulo de alarmas audibles y visuales, microsensor meteorológico (tipo dividido), módulo de sensor inalámbrico 433

Unidad Terraza en la Nube

Lente gran angular

F3.1, Campo de visión: 132 grados (D) 112 grados (H) 61 grados (V), 2.0 megapíxeles

Cámara con zoom

Lente

20x (HY26X), 2,0 megapíxeles;

40x (QC30X,HY33X,LY30X), 2 megapíxeles; 30x (LY31 autoinvestigación), 8 megapíxeles, etc.

Lente termográfica

Resolución

640×512

Longitud de onda

12μm

NETD térmico

sensibilidad

40mK(@25 degree F1.0)

Lente

Soporte 35mm/50mm

Fuerte protección contra la luz

Apoyo contra el daño solar

Interfaz

Puerto de red

Estructura de la plataforma en la nube

Cámara PTZ

Admite rotación horizontal de 360 ​​grados, vertical de -90 grados a +90 grados, sin monitoreo de puntos ciegos

Posición preestablecida

Mayor o igual a 255 unidades

Limpiaparabrisas inteligente

Apoyo

Calentamiento de vidrio

Apoyo

Unidad base

Cámara de visión diurna

Sensor de imagen 1/3,1'', 16 megapíxeles, soporte de doble canal

Cámara de visión nocturna

Sensor de imagen de 1/2'', 2,0 megapíxeles, soporte de doble canal

Ajuste del ángulo

Ajuste vertical manual de -90 grados ~ 90 grados, para cumplir con el canal de la línea de transmisión hacia arriba y hacia abajo de la pendiente del rango del campo de visión. Necesidades de monitoreo de ajuste.

Lente de visión hacia abajo

Sensor de imagen 1/3,1'', 16 megapíxeles

Interfaz externa

Admite interfaz DC12V, interfaz USB, interfaz de tarjeta SIM, puerto de red, interfaz RS485, interfaz de tarjeta TF, interfaz de alarma visual y audible Interfaz de tarjeta TF, interfaz de alarma visual y audible

Terminal

Funciones básicas

Actuación

Función de luz visible

Función PIP

Cuando se configura con una lente gran angular, admite PIP binocular para controlar la imagen completa y tener en cuenta los detalles.

Principio de funcionamiento

Configuración personalizable del intervalo de disparo, análisis frontal de las imágenes tomadas por el dispositivo, regreso inmediato a la plataforma después de identificar el peligro y regreso regular cuando no hay peligro oculto

Características del video

Admite video continuo en tiempo real y grabación continua de terminal

Patrulla de línea automática

El dispositivo puede patrullar automáticamente a lo largo de la dirección de la línea.

Analítica inteligente

Debe tener la función de análisis inteligente de front-end, identificar objetos, incluidas grúas, grúas torre y otros vehículos mecánicos, humo, puntos de incendio, objetos extraños de cables, etc.

Distancia entre nubes de puntos

Combine los datos de la nube de puntos del UAV para realizar la cámara del canal para identificar la ruptura exterior y medir la distancia.

Control PTZ

Admite función de enfoque de un toque con control PTZ

Función de imagen térmica

Fusión de luz dual

Admite la superposición automática de imágenes termográficas en la pantalla con zoom.

Admite encuadrar y superponer datos de imágenes térmicas en la pantalla con zoom para mejorar el efecto de realidad.

Modo de visualización

Debe tener calor blanco, calor negro, pseudocolor (rojo hierro / arco iris, etc.) una variedad de modos de visualización

Seguimiento de temperatura

La pantalla termográfica muestra la temperatura máxima, la temperatura mínima y la temperatura en el centro de la pantalla en tres puntos.

Límites de alarma

Se pueden establecer umbrales de temperatura alta y baja según las necesidades reales.

Terminal Función

Requisitos de comunicación

Acceso total 4G, red de acceso dedicada APN

Gestión de estado

Funciones de monitorización, gestión y almacenamiento del estado operativo de los dispositivos de monitorización

Gestión de energía

Gestión de la energía de la batería, el terminal cambia el modo de trabajo según la energía, para proteger la velocidad en línea

Función de almacenamiento

Almacenamiento de imágenes y vídeos en la parte frontal, capacidad de almacenamiento: 64 G, 128 G, dos configuraciones

Depuración inalámbrica

Debe admitir el modo de depuración de transmisión inalámbrica de corto alcance, el control y la depuración del dispositivo en tiempo real.

Nivel de protección

Clasificación IP67 a prueba de agua y polvo

Material de la carcasa

Fabricado en aluminio fundido a presión, resistente y duradero.

Soporte de montaje

Acero inoxidable, los sujetadores son galvanizados en caliente, adaptables a torres de acero en ángulo, postes de cemento, tuberías de acero Diferentes tipos de postes (torres)

Sistema de suministro de energía

Paneles solares

Estándar: 2X90W. De 90W a 360W según configuración de capacidad de batería.

Batería

Estándar: fosfato de hierro y litio de 100 AH, según la temperatura local para elegir la batería, fosfato de hierro y litio

Se puede seleccionar la capacidad de la batería, etc.: 50 AH, 100 AH, 200 AH, 300 AH.

Tiempo de funcionamiento sin sol (batería completamente cargada)

20 días

Configuración de referencia de proyectos

Inclinación de la torre

Rango de medición de inclinación: biaxial -10 grado ~+10 grado (opcional -30 grado)

~+30 grado, -60 grado ~+60 grado o -90 grado ~+90 grado); Error de medición de inclinación:

Menor o igual a ±{{0}}.05 grados; Resolución de medición de inclinación: ±0,01 grados

Módulo Micro Weather (tres combinaciones disponibles)

Velocidad del viento

Dirección del viento

Temperatura

Humedad

Presión atmosférica

Lluvia

4 elementos

√

√

√

√

5 elementos

√

√

√

√

√

6 elementos

√

√

√

√

√

√

Parámetros técnicos

Microclima

Nombre

Rango de medición

Rango de error

Resolución

Temperatura

-30 grado -+85 grado

±0.5 grados

0.1 grado

Humedad

0-100%

±4 % de humedad relativa

1% de humedad relativa

Velocidad del viento

0-75m/s

±(0.3+0.03V)m/s

0.1m/s

Dirección del viento

0-360 grado

±3 grados

0.5 grados

Lluvia

0-4 mm/min

±0.4 mm (cuando sea menor o igual a 10 mm)

±4% (when >10 mm)

0,2 mm

Presión atmosférica

0-100%

±4 % de humedad relativa

0.1hPa

Alarmas sonoras y visuales

Las alarmas se pueden escuchar a 200 metros y se puede distinguir claramente el contenido de la voz y se puede ver la luz obvia.

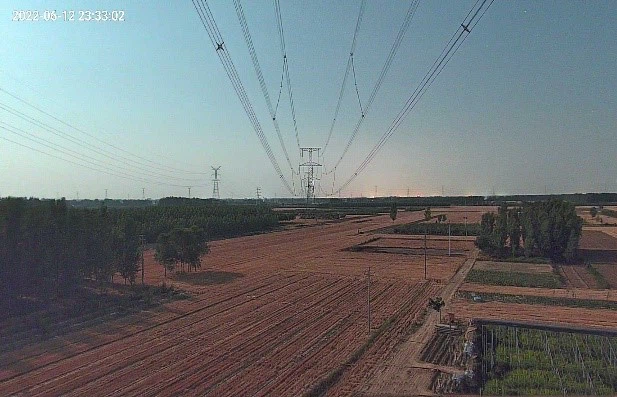

Efecto real
