Monitoreo inteligente visual LiDAR

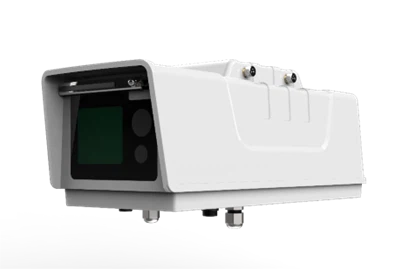

ST2303B/S V4.0-r Monitoreo inteligente visual LiDAR
√ Responsable de que el dispositivo adopte una estructura de diseño integrada-de doble cámara
√ Equipado con una cámara de iluminación-baja-de luz estelar
√ Recolección en tiempo real-de nube de puntos, LiDAR (detección y alcance de luz), monitoreo visual inteligente, fusión de datos multi-sensor
√ Puede controlar fácilmente entornos-con poca luz y escenas nocturnas, y satisfacer las necesidades de vigilancia las 24 horas
√ Reconstrucción 3D, análisis frontal-, identificación inteligente, vinculación de luz visible
√ Recopila datos de video/imagen, monitorea e identifica automáticamente peligros ocultos y brinda alertas tempranas a tiempo
√ Realiza la función de monitoreo visualizado en línea de líneas de transmisión.

Envíeconsulta

Introducción del producto

Si necesita un monitoreo inteligente visual lidar para ayudarlo con su negocio, no dude en comprarlo en nuestra fábrica. Como uno de los principales fabricantes de este tipo en China, le ofreceremos precios bajos y servicios inigualables.

Nuestras soluciones de líneas de transmisión visual se utilizan ampliamente en State Grid y China Southern Power Grid. Instalamos nuestro equipo-de front-end en 30.000 torres de líneas de transmisión en China. Nuestras soluciones se utilizan para identificar de forma inteligente riesgos de seguridad en líneas eléctricas y fibras de comunicación, así como en el entorno circundante. Y automáticamente enviará una alarma a la plataforma en línea para notificar a los trabajadores que deben realizar el mantenimiento. Esto reduce en gran medida la probabilidad de accidentes (reduce las tasas de apagones y viajes) y puede reemplazar las inspecciones manuales. Resuelve el 80% de los problemas de vigilancia electrónica al 20% del coste. La información integral de seguimiento y alerta temprana de peligros ocultos en el canal se transmite en tiempo real las 24 horas del día, lo que mejora la calidad de las inspecciones de OHL.

product-628-421

Video

Descripción

El dispositivo adopta la estructura de diseño de integración de cámara y LiDAR e incorpora un sensor LiDAR de escaneo no repetido. A través de la tecnología de integración de dispositivos integrados, la tecnología de fusión de datos de múltiples-sensores, la tecnología de gestión inteligente de la plataforma de big data, la reconfiguración tridimensional-en tiempo real-LiDAR diseñada para la transmisión de energía, el dispositivo de medición de distancias precisas y el sistema de advertencia de visualización de problemas ocultos, para resolver las dificultades de monitoreo de integración de problemas ocultos de vehículos del canal de transmisión, crecimiento de árboles, cambios de terreno y hundimiento de arco de alambre. Realicé la reconstrucción tridimensional del campo de visión del canal de transmisión-, el refinamiento de problemas ocultos de transmisión y la visualización de la gestión de alerta temprana.

Antecedentes de la aplicación

Las líneas de transmisión aéreas suelen tener una longitud de varios kilómetros a cientos de kilómetros. Los equipos de línea funcionan en el entorno natural durante mucho tiempo y se ven afectados por diversas condiciones climáticas (como tormentas, inundaciones, hielo y nieve, niebla intensa, contaminación, rayos, etc.); además, existen otros daños externos (como daños a maquinaria de construcción, etc.). Estos factores ponen en peligro en cualquier momento el funcionamiento seguro de la línea. Por lo tanto, una vez que ocurre una falla, su reparación lleva mucho tiempo, lo que resulta en diferentes grados de pérdida. Es necesario fortalecer la inspección de la línea, reparar y eliminar a tiempo los peligros ocultos y formular medidas de seguridad.

Por qué elegir el equipo de inspección inteligente Senter Vision para líneas aéreas de transmisión

El sistema de monitor de cámara de seguridad de alta-resolución SENTER ST2303B puede realizar vigilancia remota del sitio. Está diseñado para ser utilizado en lugares donde no hay alimentación electrónica ni red. Debido a que funciona con paneles solares, se comunica con el sistema informático o la aplicación del teléfono móvil a través de GSM, 2G, 3G, 4G.
Utilizamos menos del 20 % del costo para resolver el 80 % de los puntos débiles de la demanda, reducir significativamente el costo y mejorar la vida útil.
Lo más importante es que podemos encontrar peligros ocultos con anticipación, como incendios forestales, grúas, daños por aves y todos los peligros que pueden dañar la línea de transmisión, y luego el personal de inspección puede llegar al lugar con anticipación, reduciendo así en gran medida la tasa de cortes de energía.

Parámetro técnico

Cámara
Tipo de sensor	Lente de visión diurna: CMOS de 1/4 de pulgada Lente de visión nocturna: CMOS de 1/2 pulgada
Píxeles	Lentes de visión diurna: 16 millones Lentes de visión nocturna: 2 millones
Resolución máxima	Lente de visión diurna: 4608 × 3456 Lente de visión nocturna: 1920×1080
Iluminación mínima	Color: 0.001Lux@F1.5 Blanco y negro: 0,0005 Lux@F1.5
lente de la cámara
Longitud focal de la lente	Lente de visión diurna: 3,7 mm Lente de visión nocturna: 4,9 mm
Apertura de la lente	Lente de visión diurna: F2.0 Lente de visión nocturna: F1.65
Campo-de-ángulo de visión	Lente de visión diurna: V50.6 grados H64.3 grados D76.2 grados Lente de visión nocturna: V46 grados H82 grados D94 grados
radar láser
longitud de onda del láser	905 nm
campo de visión	Escaneo sin repetición: 70,4 grados (horizontal) x 77,2 grados (vertical) Repetir escaneo: 70,4 grados (horizontal) x 4,5 grados (vertical)
Ángulo de divergencia del haz	0,03 grados (horizontal) x 0,28 grados (vertical)
Nube de puntos Salida	240.000 puntos/seg (primer eco configurable o más fuerte) 480.000 puntos/seg (eco dual) 720.000 puntos/seg (triple eco)
Retraso de datos	Menor o igual a 2 ms
Nivel de seguridad del ojo humano (HESL)	Clase 1 (IEC 60825-1:2014)seguridad del ojo humano
Inteligencia profesional
Identificación inteligente	Admite la identificación automática de peligros ocultos comunes en los corredores de transmisión: equipos de construcción (grúas torre, grúas, camiones bomba, excavadoras, topadoras, palas, rodillos, montacargas, plataformas de pilotaje, niveladoras, buriladoras, camiones con cesta aislada, camiones), accesorios faltantes (aisladores con piezas voladas, aisladores a los que les faltan piezas, pasadores de fijación a los que les faltan pasadores), humo de incendios en colinas (humo, fuegos abiertos) y objetos extraños en cables conductores (objetos extraños sobre los cables, objetos extraños debajo de los cables-redes a prueba de polvo-, objetos extraños debajo de los cables-películas reflectantes), etc.
Análisis frontal-	Admite el análisis de peligros ocultos en el lado del dispositivo después de que el dispositivo ha capturado el peligro oculto y transmite los resultados del análisis directamente al back-end, acortando el período de vacío del análisis de imágenes y reduciendo la presión en el servidor back-.
Acceso backend-al almacenamiento local	Admite equipos para almacenar localmente la grabación de video, toma el ciclo para cubrir el modo de almacenamiento, brinda soporte al back-en cualquier momento para acceder al lado del equipo de la grabación de video, reduce los costos de tráfico
Análisis de fusión	Admite la activación remota de dispositivos LIDAR para recopilar activamente datos de nubes de puntos en el campo de visión y análisis de fusión de peligros ocultos en el campo de visión utilizando imágenes y datos de nubes de puntos.
Activado por un vínculo	Soporte y análisis de vinculación de luz visible, la lente del canal para identificar y analizar el peligro oculto en el campo de visión después de la vinculación de LiDAR para analizar los datos de la nube de puntos en el campo de visión y cargar la información de alarma en la plataforma.
Video
Estándar de compresión de vídeo	H.264;H.265;MJPEG
Conversión de día-a-noche	Posicionamiento de zona horaria/detección óptica
Amplia dinámica (física)	Apoyo
Permeabilidad a la niebla	Niebla electrónicamente transparente
Relación señal-a-ruido	Mayor o igual a 55dB
Función anti-vibración	Estabilización electrónica
Internet
protocolo de red	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;ARP;RTCP;RTP;PPPoE;IP Filtro;RTMP;Bonjour;TCP;SMB;NFS;NA
Estándar inalámbrico	3G/4G/5G Netcom completo (móvil/enlace/telecomunicaciones)
Wifi-Fi	Compatible, pero recomendado solo para pruebas.
Fuente de alimentación
Método de suministro de energía	Panel solar más batería
Consumo de energía	0,25 W (escaneando datos de nubes de puntos y tomando una fotografía cada 60 minutos) 0,35 W (escaneando datos de nubes de puntos y tomando una fotografía cada 30 minutos) (Tiempo de trabajo 30S, 24 horas al día)
Capacidad del panel solar/batería	Estándar 18V90W/12.8V50AH 20-30 días 12,8 V 120 W/12,8 V 50 AH
Fuente de alimentación	Batería de fosfato de hierro y litio
Ambiente de trabajo
Temperatura de funcionamiento	-25 grados ~+70 grados
Humedad de funcionamiento	Menor o igual al 95%
Clase de protección	IP67
Estructura
Material de la carcasa	Aluminio fundido-
Tamaño del producto	370,9 mm x 143,5 mm x 134,7 mm (largo x ancho x alto)
Peso neto	3,2 kilos
Método de instalación	Montado-en pared, montado-en ángulo
Otros artículos
Grado de visión nocturna	Clasificación de luz de las estrellas
Capacidad de almacenamiento	Complemento opcional-en tarjeta TF 16G, 32G, 64G, 128G
Antenas	Antena integrada-
Función de posicionamiento	Soporte GPS
MTBF	Mayor o igual a 30000 horas
Ajustabilidad de la cámara	Ajuste manual omni-direccional según la dirección de la línea de transmisión
Ciclo de seguimiento	El análisis frontal-del intervalo predeterminado de 5 minutos por foto, el retorno cronometrado predeterminado de 1 hora por foto y el período de tiempo de muestreo se pueden configurar libremente; equipo para tomar fotografías del análisis-de front-end, identificación de problemas ocultos, regreso inmediato, regreso sin problemas ocultos, regreso programado
